Hướng dẫn sử dụng máy nạp Rom SVOD4

[TuanSG]

1. Cài đặt SVOD4​

• Cắm cáp USB vào máy tính.
• Cài Driver.
• Cài phần mềm SVOD4.

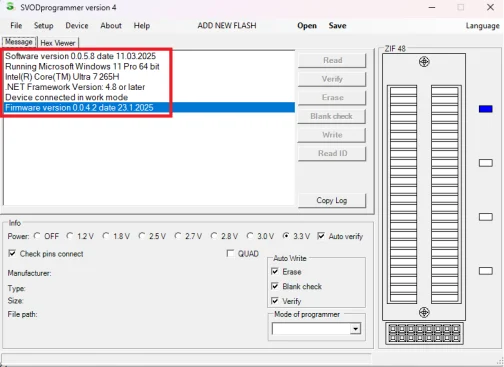

Sau khi mở phần mềm, sẽ báo 1 tiếng bip và góc dưới sẽ hiện:

• SVOD Connected
  Firmware xxxx

Nếu hiện như vậy nghĩa là máy đã nhận.

2. Đọc BIOS SPI:​

SVOD4 đọc được nhiều loại chip khác nhau
Ví dụ chip:

Winbond W25Q64​

MX25L128​

GD25Q128​

Tháo chip ra đọc​

Có thể:

• Kẹp SOP8
• Tháo chip ra
• ISP trên main

Khuyến nghị người mới nên tháo chip để tránh lỗi.

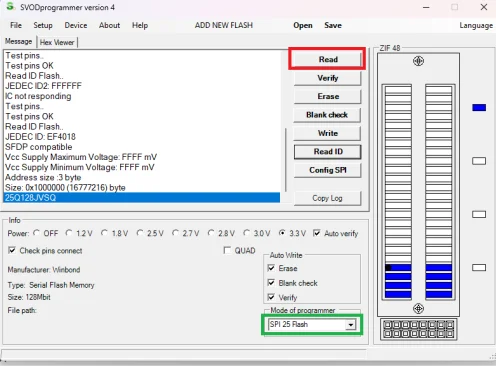

sau khi kết nỗi chip với máy chọn : SPI FLASH -->> Read ID để máy nhận dạng chip sau đó
Bấm: Read

Sau vài giây​

Save

bios.bin​

3. Ghi BIOS​

Vẫn theo quy trình:
Mở file BIOS -->> Open bios.bin -->> Erase -->> Blank Check ->> Program -- >>> Verify
nhưng ở đây ta chỉ việc ấn Write là tất cả quy trình sẽ được thực hiện tự động
Nếu Verify báo OK là ghi thành công

4. Nạp EC (KBC)​

=====================================

================================================================

​

Máy có thể nạp được nhiều loại EC khác nhau thông qua câu dây kết nối trực tiếp trên main, kết nối qua socket bàn phím, hoặc thông qua các giao thức và adapter chuyên dụng đọc trực tiếp EC. Đây là điểm mạnh nhất của SVOD4.
Ví dụ:
IT8586,KB9022,KB9012,KB9010,NPCE885,MEC1503, MEC1633
Các bước:

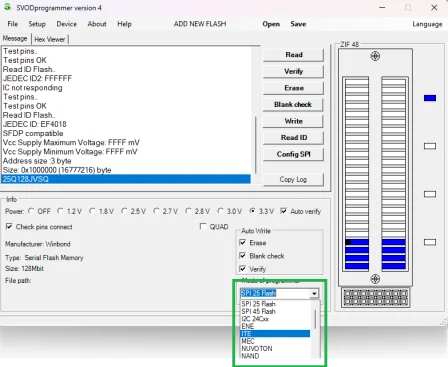

EC -->> Search IC --->> "chọn EC" -->> Read -- >> Save -->> Program

5. Nối dây EC​

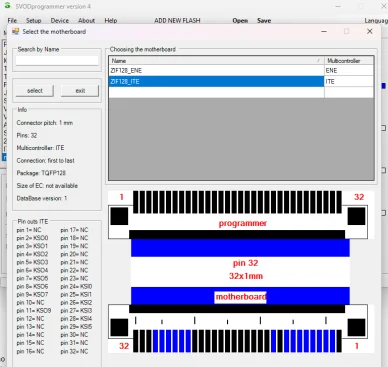

Ví dụ: ITE8586
không phải main nào cũng giống nhau.

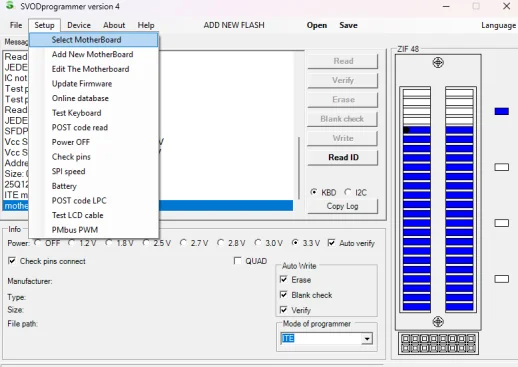

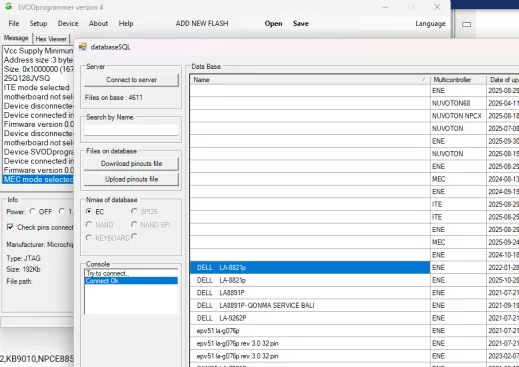

Trong Phần mềm có: Online Database huongs dẫn Pinout,để tải sơ đồ chân kết nối, Nếu không có thì Dùng: Schematic, Boardview, Datasheet để xác định chân.Đây là lý do SVOD4 được nhiều kỹ thuật viên lựa chọn vì có cơ sở dữ liệu chân kết nối trực tuyến và hỗ trợ cộng đồng.

6. Đọc ISP​

Không cần tháo chip, câu dây nối trực tiếp đọc
Nối: CS#, CLK, DO, DI, VCC, GND


Sau đó: chọn read ID (Detect) -- >> Read
Nếu Detect không được:

• Main còn nguồn.
• EC giữ SPI.
• Có điện trở kéo.
• Nguồn chưa đúng.

7. Những lỗi thường gặp​

Không nhận chip​

Nguyên nhân

• Sai điện áp
• Sai chân
• Chip hỏng

Verify Error
Nguyên nhân

• Chip lỗi
• Nguồn yếu
• Tiếp xúc kém

Read toàn FF​

FFFFFFFF
Do

• Sai chân
• Chưa cấp nguồn
• Chưa chọn đúng IC

Read toàn 00​

000000

Do

• Chập DATA
• Chip chết
• Main giữ BUS

Các dòng IC SVOD4 hỗ trợ tốt​

• BIOS SPI (Winbond, MXIC, GigaDevice...)
• EC ITE
• EC ENE
• EC Nuvoton
• EC Microchip MEC
• NAND
• NOR
• eMMC
• EEPROM I²C/SMBus và nhiều giao thức khác.
