Tìm hiểu về máy nạp Rom - Bios

[TuanSG]

Các loại máy nạp BIOS thông dụng trên thị trường hiện nay​

Đối với kỹ thuật viên sửa chữa laptop, mainboard và các thiết bị điện tử, máy nạp BIOS (BIOS Programmer) là một công cụ gần như không thể thiếu. Thiết bị này cho phép đọc (Read), ghi (Write), xóa (Erase), kiểm tra (Verify) và sao lưu dữ liệu của các chip BIOS/EEPROM/SPI Flash khi BIOS bị lỗi, hỏng hoặc cần nâng cấp.

Hiện nay trên thị trường có rất nhiều dòng máy nạp BIOS với mức giá từ vài đô la đến hàng trăm đô la. Mỗi loại đều có ưu điểm và nhược điểm riêng, phù hợp với từng nhu cầu sử dụng.

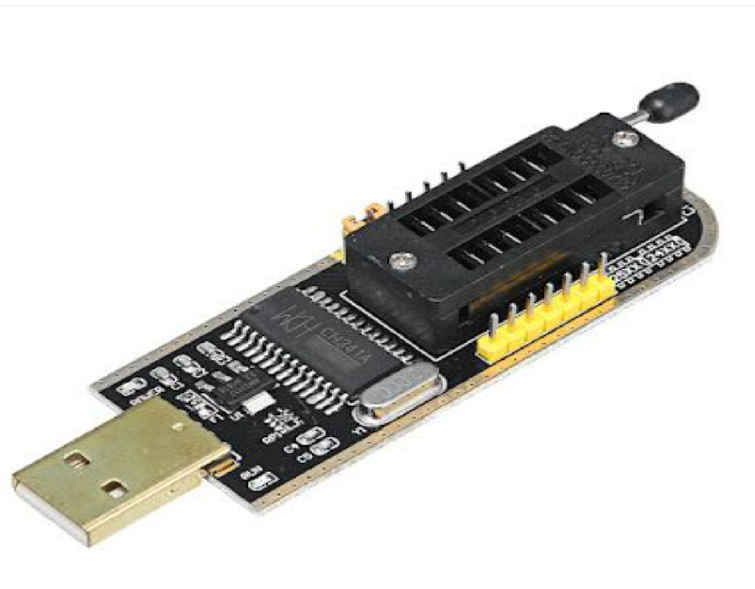

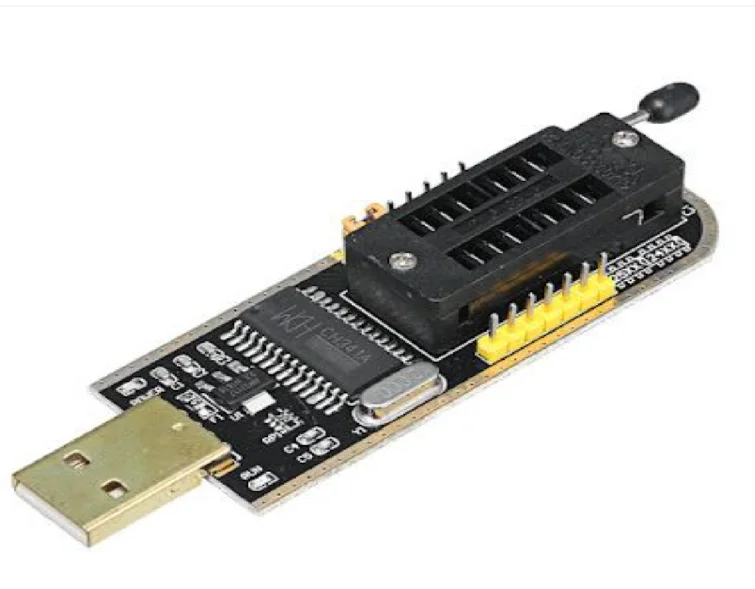

1. CH341A – Lựa chọn phổ biến cho người mới​

CH341A là dòng máy nạp BIOS được sử dụng nhiều nhất hiện nay nhờ giá thành rất rẻ và hỗ trợ hầu hết các chip SPI Flash 24/25 Series. Đây là lựa chọn phù hợp cho người mới học sửa chữa hoặc các cửa hàng có nhu cầu nạp BIOS cơ bản.

Ưu điểm​

• Giá thành rất thấp.
• Dễ mua, nhiều phụ kiện đi kèm.
• Hỗ trợ nhiều phần mềm như AsProgrammer, NeoProgrammer, Flashrom.
• Có thể đọc và ghi BIOS trực tiếp trên mainboard bằng kẹp SOP8.

Nhược điểm​

• Tốc độ đọc/ghi chậm.
• Một số phiên bản giá rẻ có chất lượng nguồn không ổn định.
• Cần thêm adapter 1.8V khi làm việc với các chip điện áp thấp.

---

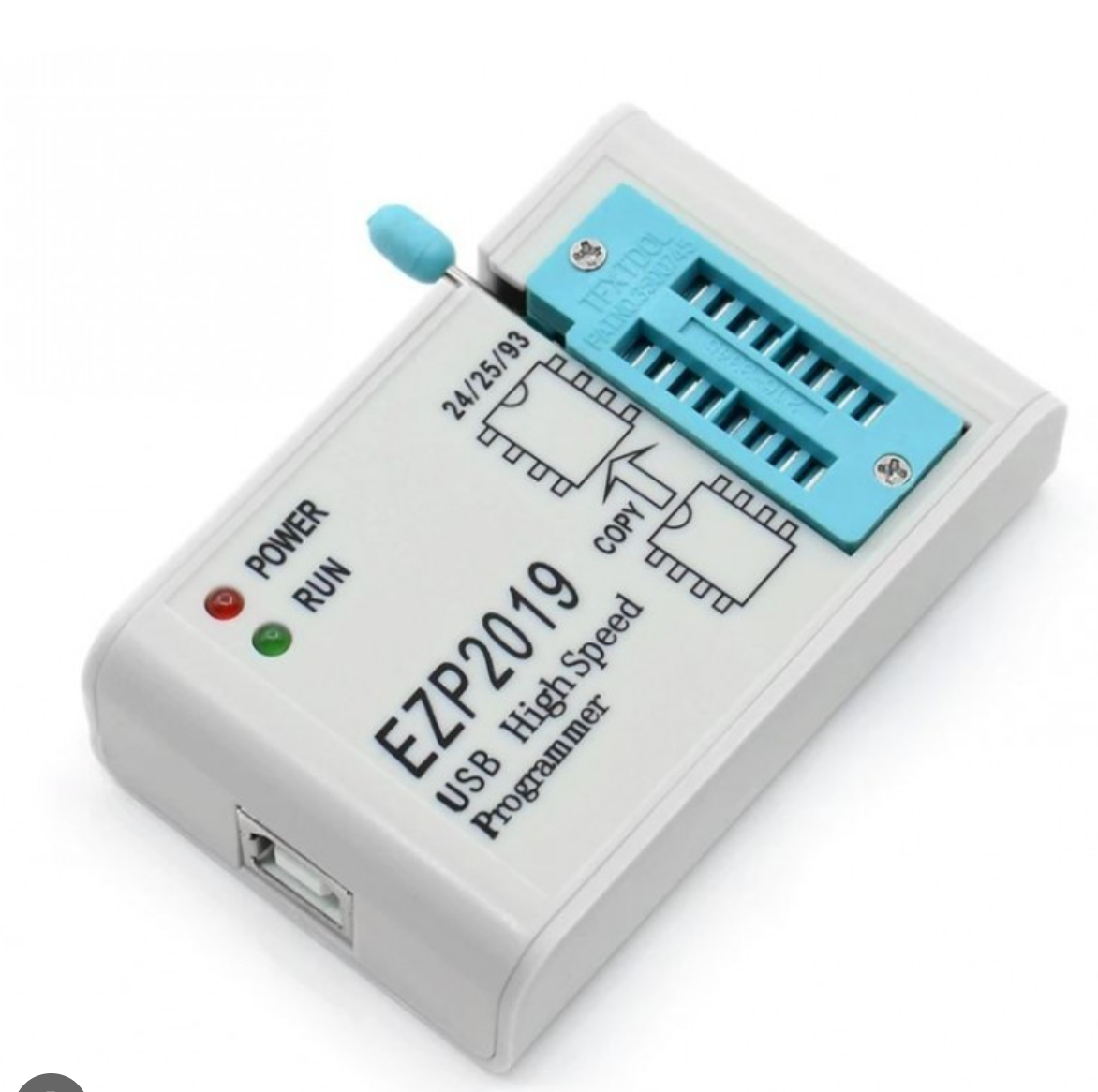

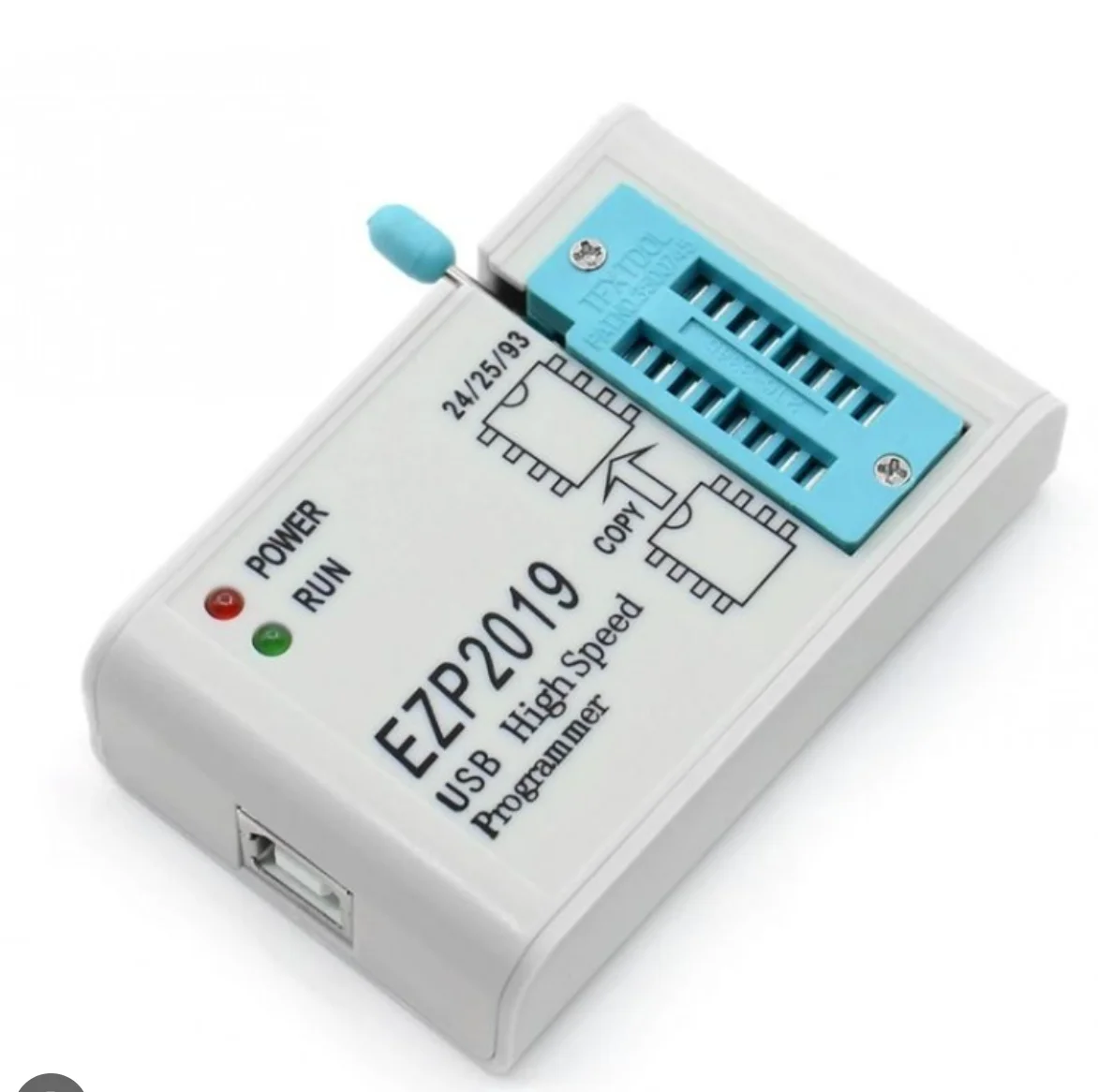

2. EZP2019+ / EZP2023+ – Nâng cấp đáng giá​

EZP là dòng máy nạp được nhiều kỹ thuật viên lựa chọn khi cần tốc độ cao hơn CH341A. Thiết bị hỗ trợ nhiều dòng chip hơn và quá trình đọc/ghi nhanh, ổn định hơn.

Ưu điểm​

• Tốc độ nhanh.
• Hỗ trợ nhiều loại EEPROM và SPI Flash.
• Phần mềm dễ sử dụng.
• Tương thích tốt với adapter 1.8V.

Nhược điểm​

• Giá cao hơn CH341A.
• Có nhiều phiên bản clone trên thị trường.

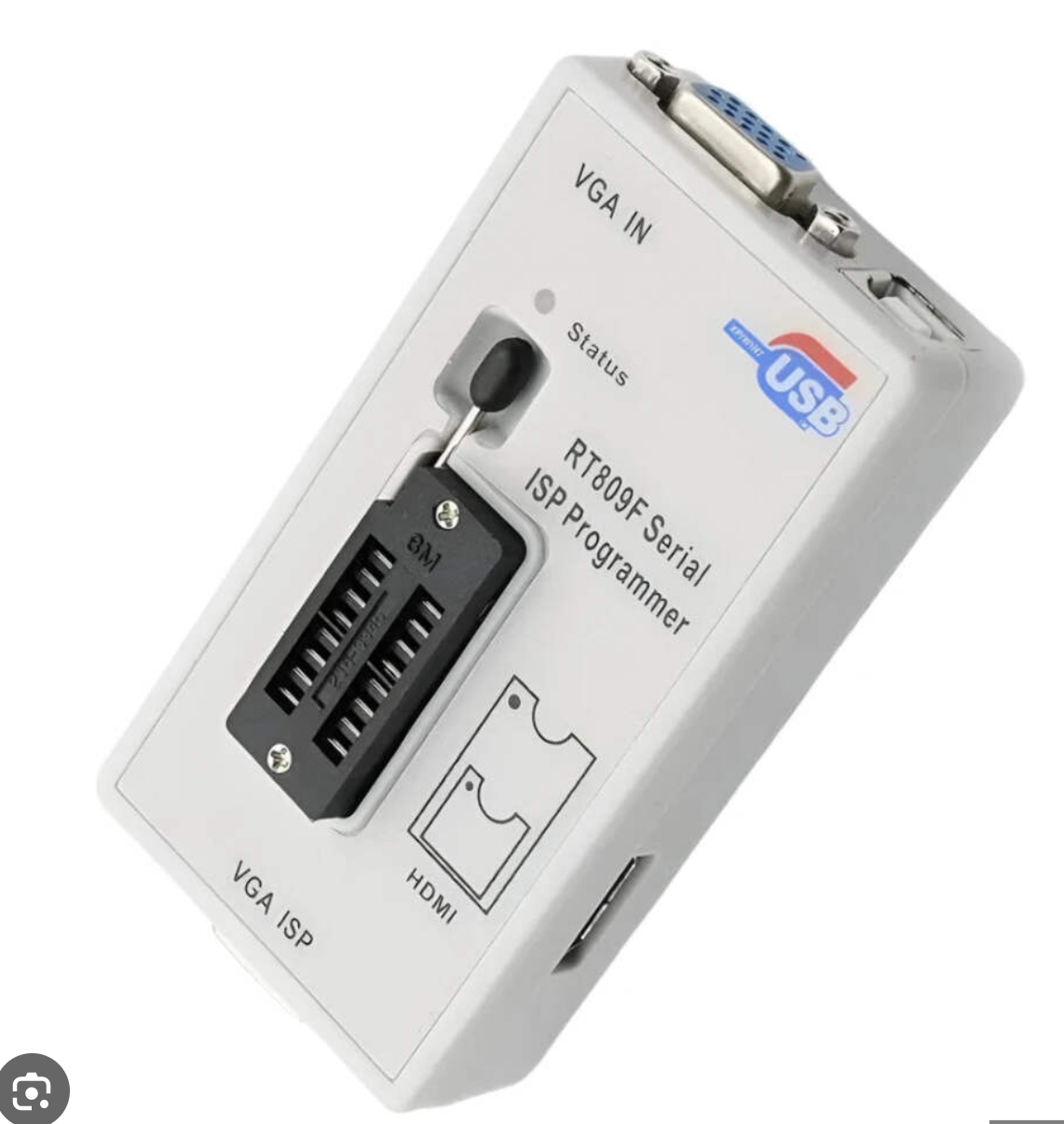

3. RT809H / RT809F – Dành cho kỹ thuật viên chuyên nghiệp​

RT809 là dòng máy nạp BIOS chuyên nghiệp được sử dụng rộng rãi tại các trung tâm sửa chữa laptop.
Ngoài chức năng nạp BIOS, RT809 còn hỗ trợ:

• ISP (In-System Programming)
• Nạp EC
• Đọc/ghi EEPROM
• LCD Programming
• Hỗ trợ nhiều adapter chuyên dụng

Nhờ khả năng làm việc trực tiếp trên mainboard, RT809 giúp giảm đáng kể thời gian tháo lắp chip BIOS.

Ưu điểm​

• Tốc độ rất nhanh.
• Hỗ trợ số lượng chip lớn.
• Nhiều adapter chuyên dụng.
• Phù hợp sửa chữa chuyên nghiệp.

Nhược điểm​

• Giá thành khá cao.
• Cần thời gian làm quen với phần mềm.

---

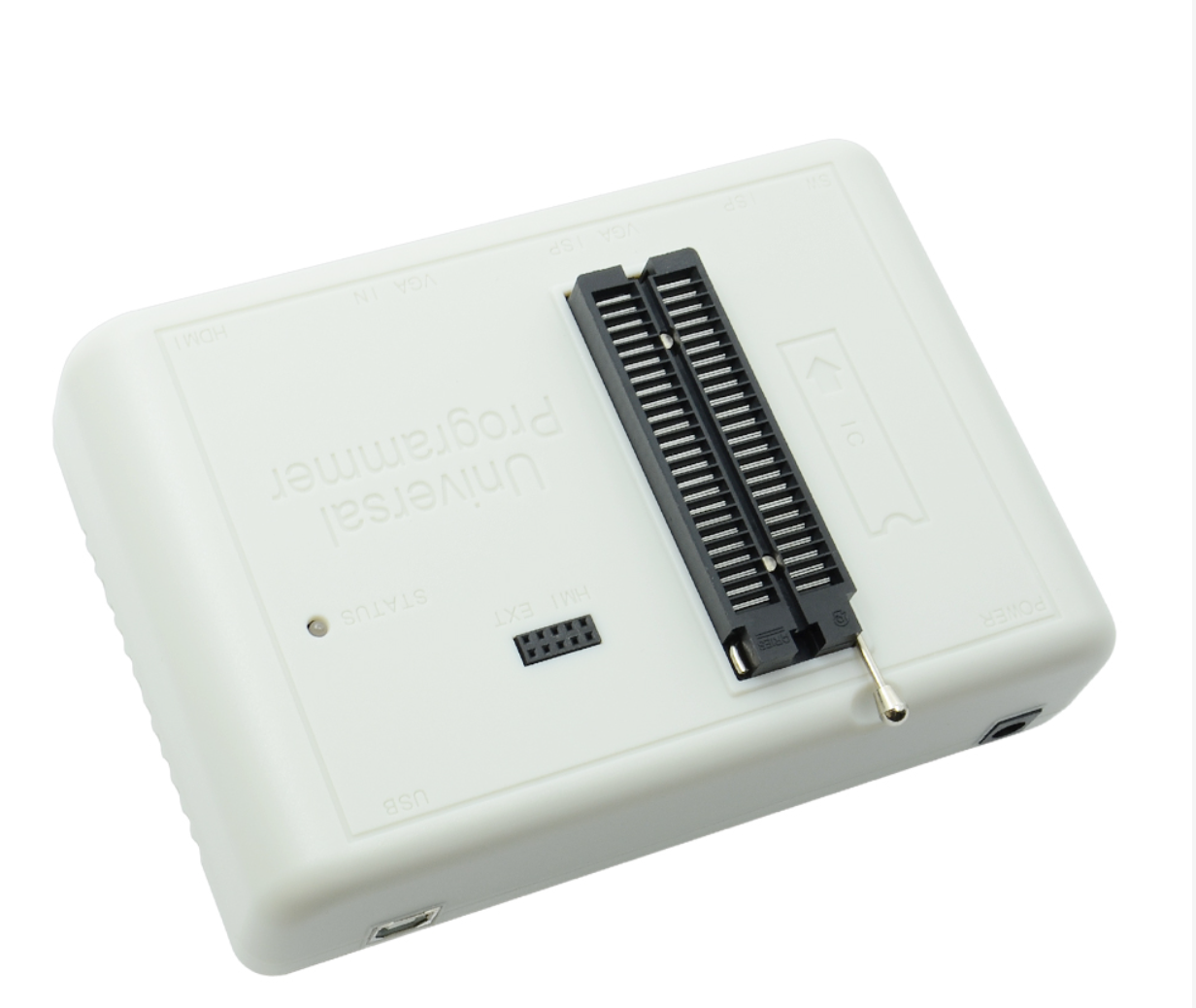

4. XGecu TL866II Plus / T48​

Đây là dòng máy nạp đa năng được nhiều kỹ sư điện tử sử dụng.
Không chỉ hỗ trợ BIOS, TL866/T48 còn có thể lập trình:

• EEPROM
• MCU
• GAL
• CPLD
• NAND
• NOR Flash
• Vi điều khiển

Dòng máy này nổi tiếng với cơ sở dữ liệu chip lớn và phần mềm được cập nhật thường xuyên.

Ưu điểm​

• Hỗ trợ hàng chục nghìn loại chip.
• Độ ổn định cao.
• Chất lượng phần cứng tốt.

Nhược điểm​

• Giá cao.
• Không tối ưu cho việc kẹp trực tiếp BIOS trên mainboard như RT809.

---

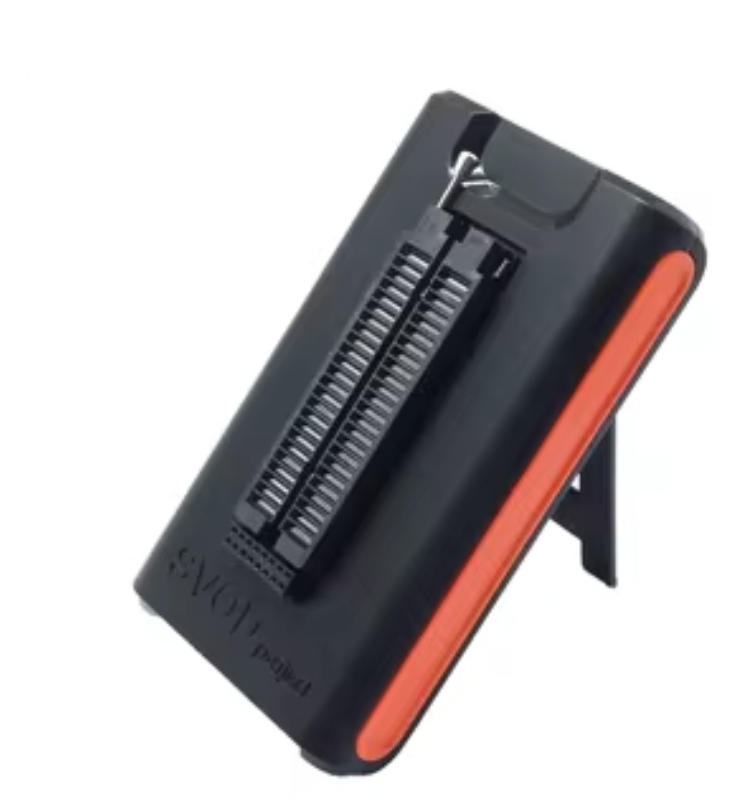

5. SVOD​

SVOD là dòng máy nạp cao cấp hướng tới các trung tâm sửa chữa laptop chuyên nghiệp.
Thiết bị hỗ trợ:

• BIOS
• EC
• KBC
• ISP
• eMMC
• Nhiều adapter chuyên dụng
• Đặc biệt đọc, ghi rom i/o các dòng laptop lenovo sử dụng chip NPCX997 thông qua socket keyboard rất tiện lợi

SVOD đặc biệt mạnh trong việc sửa chữa các dòng laptop đời mới có cơ chế bảo vệ firmware phức tạp.

Một số phụ kiện nên có​

Để sử dụng máy nạp BIOS hiệu quả, kỹ thuật viên nên trang bị thêm:

• Kẹp SOP8 chất lượng tốt.
• Adapter 1.8V.
• Đế chuyển SOP8/DIP8.
• Socket đa năng.
• Bộ chuyển đổi WSON, SOP16, TSOP.
• Dây ISP.
• Đồng hồ đo điện áp.

Kết luận​

Không có máy nạp BIOS nào là tốt nhất cho mọi nhu cầu. Nếu chỉ cần đọc và ghi BIOS thông thường, CH341A (giá thành >100k) vẫn là lựa chọn tiết kiệm và phổ biến nhất. Với các cửa hàng sửa chữa chuyên nghiệp, RT809F (giá > 1t) hoặc RT809H (giá >3t) sẽ mang lại tốc độ, độ ổn định và khả năng hỗ trợ chip vượt trội
Nếu muốn cao cấp hơn chút bạn có thể lựa chon SVOD4 (loại này khá là chát >7t)
với kỹ thuật viên bạn có thể dùng RT809F là đủ xài



[aphong247]

AD cho em hỏi, em dùng con T48, sao mỗi lần đọc bios lại thừa ra 1KB ạ. Ví dụ thường e đọc bằng SVOD bios sẽ có dung lượng là 16,384KB, nhưng khi đọc bằng T48 lại thành 16,385KB. Điều này có gây ảnh hưởng gì không ạ?



[TuanSG]

AD cho em hỏi, em dùng con T48, sao mỗi lần đọc bios lại thừa ra 1KB ạ. Ví dụ thường e đọc bằng SVOD bios sẽ có dung lượng là 16,384KB, nhưng khi đọc bằng T48 lại thành 16,385KB. Điều này có gây ảnh hưởng gì không ạ?

giống một số con SUPERPRO - Xeltek bạn mở lên xem chắc dư mấy dòng cuối , chả ảnh hưởng gì. nếu file đó dùng nạp bàng mấy máy RT809F, RT809H thì chắc nó sẽ báo lỗi không cho nạp. xóa bỏ phần dư cuối là được

​



[ThanhDan]

AD cho em hỏi, em dùng con T48, sao mỗi lần đọc bios lại thừa ra 1KB ạ. Ví dụ thường e đọc bằng SVOD bios sẽ có dung lượng là 16,384KB, nhưng khi đọc bằng T48 lại thành 16,385KB. Điều này có gây ảnh hưởng gì không ạ?

do b để default lúc save nhé !! ( chọn mục flash là được )
